INTEGRATIONSLASER · MADE IN GERMANY
Integra – die kompakte Lasereinheit zum Integrieren.
Der Integra ist ein kompaktes Integrationsgerät für Maschinenbauer und alle, die einen Beschriftungslaser in eine eigene Sicherheitszelle, Produktionsstraße oder Anlage einbinden möchten. Sein MOPA-Faserlaser mit 20 bis 120 Watt graviert Metalle und Kunststoffe schnell und dauerhaft, und über Interlock und SPS lässt er sich sicher in Ihr System integrieren. Bei der Einbindung unterstützen wir Sie – auf Wunsch auch mit passendem Gehäuse oder als UV-Laser.
- MOPA-Faserlaser 20–120 W
- Für Integration & OEM
- Interlock & SPS integriert
- 12.000 mm/s Galvo
- Ab 12.500 € netto
- Made in Germany
- Entwickelt & gebaut in Rüthen
- Europaweiter Service
- Made in Germany
- Entwicklung & Fertigung in Rüthen
- Europaweiter Service
- Schulungen vor Ort & online
- Ersatzteile 10+ Jahre
Auf einen Blick
Was den Integra Beschriftungslaser ausmacht
Wir haben den Integra für alle entwickelt, die einen Beschriftungslaser in ihre eigene Anlage, Sicherheitszelle oder Produktionsstraße integrieren möchten. Die folgenden sechs Eigenschaften zeigen, warum er sich dafür besonders eignet – von der kompakten Bauform über die Sicherheitsschnittstellen bis zur kompromisslosen Markierqualität.
Kompaktes Gerät für die Integration
Der Integra ist von Grund auf als kompaktes Integrationsgerät konzipiert. Er ist dafür gemacht, in eine eigene Sicherheitszelle, eine Produktionsstraße oder eine bestehende Anlage eingebaut zu werden. Maschinenbauer und Integratoren bekommen damit eine vollwertige Lasermarkiereinheit, die sich platzsparend und mit allen nötigen Schnittstellen in ihr eigenes System einfügt. Bei der Auslegung und Einbindung unterstützen wir Sie von Anfang an.
- Für die Integration konzipiert
- Für Maschinenbau & OEM
- Made in Germany
MOPA-Faserlaser mit 20 bis 120 Watt
Im Integra arbeitet ein MOPA-Faserlaser, dessen Pulsdauer sich frei einstellen lässt. Die Leistung wählen Sie passend zu Ihrer Anwendung zwischen 20 und 120 Watt – von der feinen Schmuckgravur bis zur schnellen Serienkennzeichnung. Die Strahlquelle ist luftgekühlt und auf eine Lebensdauer von weit über 100.000 Betriebsstunden ausgelegt.
- MOPA · 1064 nm
- 20 – 120 W
- Pulsdauer 2 – 500 ns
Low-Drift-Galvanometer für scharfe Konturen
Das verbaute Hochleistungs-Galvanometer eines Münchner Herstellers erreicht eine Jump Speed von 12.000 mm/s und arbeitet mit sehr geringem Drift. Daraus ergeben sich gestochen scharfe Konturen, eine hohe Linientreue und kurze Zykluszeiten – auch dann, wenn auf einem Bauteil viele einzelne Markierungen gesetzt werden müssen.
- 12.000 mm/s Jump Speed
- Hohe Linientreue
- Geringer Drift
Pilotlaser für die exakte Vorschau
Ein integrierter roter Pilotlaser zeigt das Beschriftungsergebnis schon vor dem ersten Schuss genau auf dem Bauteil an. Sie sehen Position und Größe der Markierung sofort und können beides millimetergenau verschieben. Probebrände auf dem Werkstück entfallen, was gerade bei teuren Teilen Material und Zeit spart.
- Vorschau vor dem Schuss
- Kein Probebrand
- Millimetergenau positioniert
SPS integriert – bereit für Automatisierung
Eine SPS für die Prozessanbindung ist bereits ab Werk integriert. Dadurch lässt sich der Integra über externe Triggersignale ansteuern, in eine Linie einbinden oder mit einer übergeordneten Steuerung verbinden. Ein Drehachsenanschluss ist serienmäßig vorhanden, sodass sich zylindrische Bauteile später ohne Umbau ergänzen lassen.
- SPS ab Werk
- Drehachsenanschluss serienmäßig
- Linien-integrierbar
Alle Sicherheitsschnittstellen für die Einbindung
Als System der Laserklasse 4 wird der Integra nicht frei betrieben, sondern in ein Sicherheitskonzept eingebunden – etwa in Ihre Schutzzelle oder Ihre Fertigungslinie. Genau dafür bringt er alle nötigen Sicherheitsschnittstellen bereits mit: einen zweikanalig redundant überwachten Interlock-Anschluss, einen Anschluss für die optische Emissionsanzeige und Sicherheitskomponenten von Pilz oder Siemens. Soll der Integra dagegen als eigenständige Maschine laufen, liefern wir ihn auf Wunsch mit einem passenden Gehäuse als komplett umhauste Lösung.
- Laserklasse 4
- 2-kanaliger Interlock
- Gehäuse optional

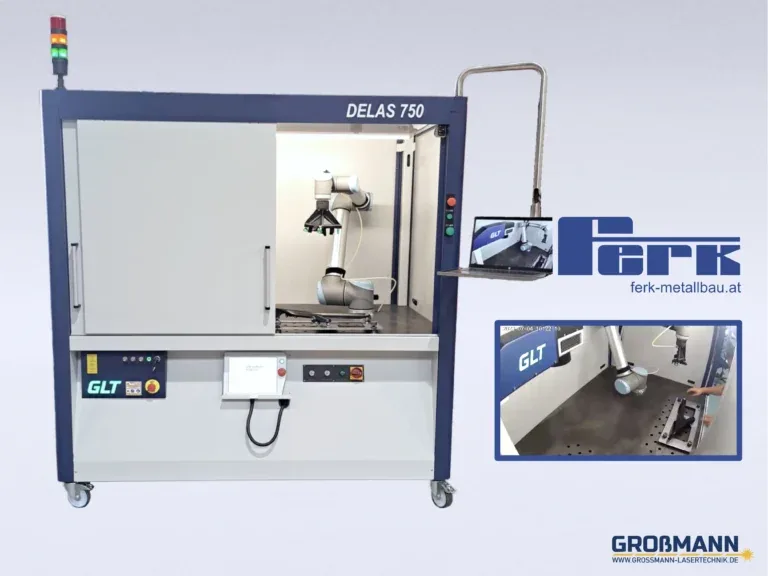

Integra im Einsatz
Integration & Unterstützung
Wir bringen den Integra in Ihre Anlage
Einen Laser in eine bestehende Anlage einzubinden ist anspruchsvoll – genau hier liegt unsere Stärke. Vom ersten Schnittstellengespräch bis zur Abnahme begleiten wir Sie, damit der Integra am Ende sicher, normgerecht und reproduzierbar in Ihrer Zelle oder Linie arbeitet.
- 1
Schnittstellen & Sicherheitskonzept klären
Gemeinsam legen wir fest, wie der Integra mit Ihrer Steuerung kommuniziert – über Interlock, SPS-Signale, Trigger und die Datenübergabe an ERP oder Liniensteuerung.
- 2
Mechanische & elektrische Einbindung
Wir stimmen Einbaulage, Bauraum und Anschlüsse auf Ihre Zelle oder Produktionsstraße ab – inklusive Beladekonzept, Drehachse oder verfahrbarer X-Achse, wenn nötig.
- 3
Inbetriebnahme, Abnahme & Schulung
Online oder vor Ort nehmen wir den Integra in Betrieb, prüfen die Sicherheitsfunktionen und schulen Ihr Team. Danach erreichen Sie uns direkt – ohne Ticket-System.
Die richtige Maschine finden
Integra, Gravis oder GLX500 – welcher passt zu Ihnen?
Alle drei Maschinen arbeiten mit derselben bewährten Lasertechnik und liefern dieselbe Markierqualität – der Unterschied liegt im Einsatzzweck. Der Integra ist die kompakte Einheit, die Sie selbst in Ihre Anlage integrieren. Der Gravis ist das schlüsselfertige, voll umhauste System der Laserklasse 1 für kleine bis mittlere Losgrößen. Und der GLX500 ist die Großformat-Maschine – ebenfalls Laserklasse 1 – für Großserien und volle Automation. Die Karten vergleichen sich zeilenweise von oben nach unten.
Integration & OEM
Integra
Kompakte Einheit · Klasse 4 · ab 12.500 €
- Zur Integration in eigene Anlagen
- Offene Einheit – Interlock & SPS an Bord
- Kompakt · X-Achse optional
- Faserlaser, optional UV
Kleine bis mittlere Serien
Gravis
Voll umhaust · Klasse 1 · ab 18.800 €
- Für kleine bis mittlere Losgrößen
- Voll umhaust, automatische Hubtür
- Bauteile bis 500 × 400 mm · 300 mm X-Achse
- Als Faserlaser oder UV-Laser
Großserie & Automation
GLX500
Großformat · Klasse 1 · ab 25.000 €
- Für Großserien & volle Automation
- Voll umhaust, SPS für Roboter & Linie
- Bauteile bis 800 × 600 × 400 mm · 500 mm X-Achse
- Als Faserlaser, UV oder CO2
Markierfeld
Fünf Markierfelder für jede Bauteilgröße
Welches Markierfeld zu Ihnen passt, hängt von Ihrer Anwendung ab. Ein kleines Feld liefert die höchste Auflösung für feinste Details, ein großes Feld beschriftet Ihr Bauteil in einem einzigen Vorgang. Für längere Werkstücke lässt sich der Integra zusätzlich mit einer verfahrbaren X-Achse ausstatten.
Markierfeld-Optionen (je nach Optik)
70 × 70 mm
Feinste Details, Schmuck, Elektronik
110 × 110 mm
Kleinteile, Werkzeuge, Komponenten
150 × 150 mm
Werkzeug- und Bauteilkennzeichnung
220 × 220 mm
Typenschilder, größere Flächen
> 300 × 300 mm
Großflächige Beschriftung in einem Schuss
MOPA-Technologie
MOPA-Faserlaser für Farbe und Kontrast
Im Integra arbeitet ein MOPA-Faserlaser, bei dem sich die Pulsdauer zwischen 2 und 500 Nanosekunden frei einstellen lässt. Über die unterschiedlichen Pulsenergien entstehen auf Edelstahl und Titan echte Anlassfarben direkt im Material – ohne Tinte und ohne Beschichtung. Auf Kunststoff sorgt dieselbe Technik für besonders helle, kontrastreiche Beschriftungen.
Pulsdauer
2 – 500 ns
einstellbar
Frequenz
1 – 4.000 kHz
Repetitionsrate
Leistung
20 – 120 W
je nach Konfiguration
Strahlqualität
M² 1,4 – 1,6
je Leistung
MOPA-Anlassmarkierung
Anwendungen
Anwendungen und Einsatzgebiete des Integra
Vom Typenschild über den maschinenlesbaren Code bis zur filigranen Schmuckgravur: Der Integra deckt ein breites Spektrum ab. Diese Beispiele zeigen, wofür unsere Kunden den kompakten Faserlaser im Alltag einsetzen.
Typenschilder & Logos
Typenschilder, Logos und Markenzeichen graviert der Integra dauerhaft und korrosionsbeständig direkt ins Bauteil – ganz ohne Aufkleber oder Etiketten.
Mehr erfahren
DataMatrix, QR- & Barcodes
Maschinenlesbare 2D-Codes für die lückenlose Rückverfolgbarkeit Ihrer Bauteile. Der Integra erzeugt DataMatrix, QR-Codes sowie alle gängigen Barcodes fälschungssicher und dauerhaft.
Mehr erfahren
Metall gravieren
Edelstahl, Aluminium, Messing oder Titan beschriftet der Integra schnell und kontrastreich. Beschichtungen lassen sich gezielt entschichten, ohne das Grundmaterial zu beschädigen.
Mehr erfahren
Schmuck gravieren
Auf Gold, Silber und Platin setzt der Integra filigrane, hochaufgelöste Gravuren. Auch das Schneiden dünner Bleche für die Schmuckherstellung ist mit der passenden Konfiguration möglich.
Mehr erfahren Farbgravur auf Edelstahl
Dank der einstellbaren MOPA-Pulsdauer erzeugen Sie farbige Anlassmarkierungen auf Edelstahl und Titan – ohne Tinte und ohne zusätzliche Beschichtung.
Mehr erfahren
Seriennummern in Serie
Fortlaufende Seriennummern und Datacodes setzt der Integra zuverlässig in Serie. Über die integrierte SPS lässt er sich dafür in eine automatisierte Beladung einbinden.
Technische Daten
Technische Daten des Integra
Hier finden Sie die wichtigsten Zahlen, Werte und Schnittstellen des Integra im Überblick. Viele Parameter lassen sich nach Ihrer Anwendung konfigurieren – wenn Sie eine bestimmte Variante benötigen, sprechen Sie uns gerne direkt an.
Laserquelle & Optik
- Lasertyp
- MOPA-Faserlaser UV-Laser-Variante optional
- Wellenlänge
- 1064 nm UV-Variante: 355 nm
- Laserleistung
- 20 – 120 W je nach gewählter Variante
- Pulsfrequenz
- 1 – 4.000 kHz MOPA-Faserlaser
- Pulsdauer
- 2 – 500 ns einstellbar (MOPA)
- Strahlqualität M²
- 1,4 – 1,6
- Pilotlaser
- Serienmäßig
Markierfeld & Mechanik
- Markierfelder
- 70 × 70 bis > 300 × 300 mm je nach Optik
- Z-Achse
- Höhenverstellung mit digitaler Fokushöhen-Anzeige
- X-Achse
- Optional verfahrbar manuell oder softwaregesteuert · für längere Werkstücke
- Bauform
- Kompakte Integrationseinheit für Einbau in Zelle / Anlage
- Kühlung
- Luft kein Wasseranschluss erforderlich
Sicherheit
- Laserklasse
- Klasse 4 offene Markiereinheit
- Gehäuse
- Optional erhältlich günstige umhauste Version
- Betriebsmodi
- Laserschutzraum oder Umhausung
- Interlock
- 2-kanalig redundant überwacht
- Sicherheitskomponenten
- Pilz oder Siemens
- Statusanzeige
- LED Anschluss für Emissionsanzeige
Steuerung & Integration
- SPS
- Integriert für Prozessanbindung & Automatisierung
- Bediensoftware
- LightBurn · BeamConstruct · SCAPS
- Datenformate
- DXF, STEP, AI, PDF, SVG, PLT, JPG, BMP …
- Drehachsenanschluss
- Serienmäßig Drehachse nachrüstbar
Lieferung & Service
- Preis
- ab 12.500 € netto je nach Konfiguration
- Lieferzeit
- 4 – 5 Wochen je nach Konfiguration
- Inbetriebnahme
- Online oder vor Ort
- Schulung
- Bedienereinweisung enthalten Anwendertraining optional
- Garantie
- 12 Monate Verlängerung optional
Optionen & Add-Ons
Optionen, Erweiterungen und Sonderausstattung
Über die Standardausstattung hinaus lässt sich der Integra in vielen Punkten an Ihre Anwendung anpassen. Die folgenden Optionen erweitern die Maschine um Funktionen, die in der Praxis oft den Unterschied machen.
UV-Laser-Variante
Den Integra gibt es auch mit UV-Laser (355 nm) für empfindliche Kunststoffe, Glas und beschichtete Oberflächen.
Passendes Gehäuse
Eine günstige, vollständig umhauste Version: Mit dem passenden Gehäuse betreiben Sie den Integra sicher, ohne selbst einen Laserschutzraum aufbauen zu müssen.
Drehachse für Zylinder
Für Schrauben, Wellen, Ringe und Becher – mit synchroner Rotation während der Markierung.
Verfahrbare X-Achse
Optional verfahrbare X-Achse – wahlweise manuell oder softwaregesteuert – für längere Werkstücke und mehrere Markierpositionen.
3D-Scankopf
Markieren auf gekrümmten Oberflächen ohne Drehachse, mit dynamischer Z-Fokussierung.
Kamera & Bildverarbeitung
Lagebestimmung, Code-Verifikation oder Anbindung an eine automatisierte Beladung.
Autofokus
Laser-Distanz-Messung setzt die Fokushöhe automatisch auf die Bauteiloberfläche.
Schulung & Anwendertraining
Vor Ort oder bei uns in Rüthen – auch zu fortgeschrittenen Themen wie MOPA und Materialdaten.
Wartungsvertrag
Jährliche Inspektion, priorisierter Telefonsupport und garantierte Ersatzteilversorgung.
FAQ
Häufige Fragen zum Integra
Die wichtigsten Antworten vorab. Wenn Ihre Frage nicht dabei ist – schreiben Sie uns einfach.
Q01 Was kostet der Integra Beschriftungslaser?
Q02 Für wen ist der Integra die richtige Wahl?
Q03 Was ist der Unterschied zwischen Integra und Gravis?
Q04 Welche Materialien kann der Integra beschriften?
Q05 Was bedeutet MOPA und welchen Vorteil habe ich davon?
Q06 Lässt sich der Integra automatisieren oder als OEM-Einheit integrieren?
Q07 Welche Laserschutzklasse hat der Integra?
Q08 Wie lange ist die Lieferzeit?
Q09 Gibt es Schulung und Support?
Beratung anfragen
Bereit für Ihren Integra?
Wir beraten Sie persönlich. Schicken Sie uns ein Probeteil – wir fertigen Ihnen daraus eine Musterbeschriftung und Sie sehen das Ergebnis vor der Kaufentscheidung.
